高速塑形機

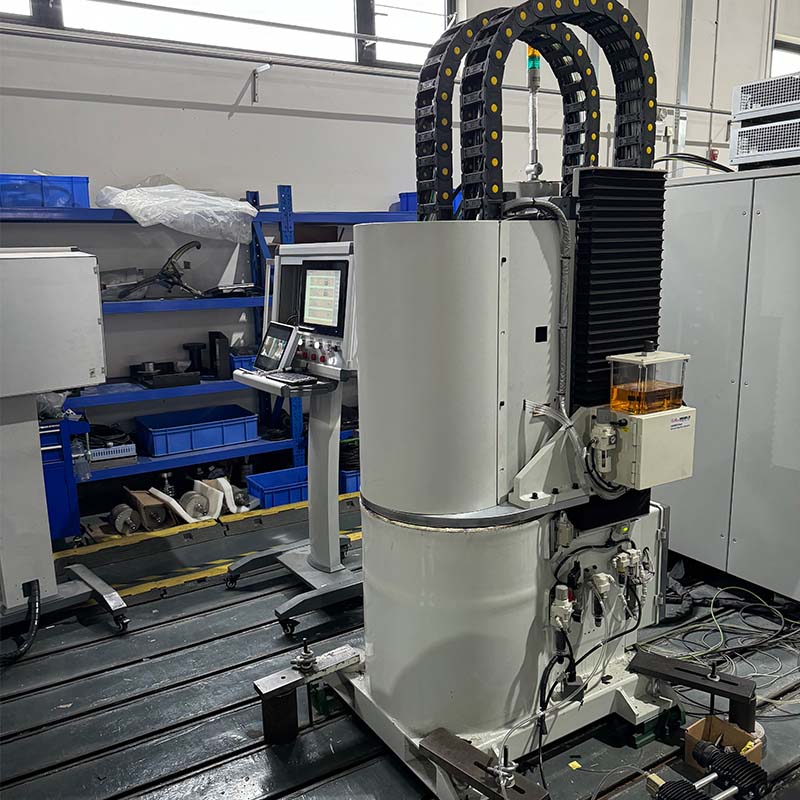

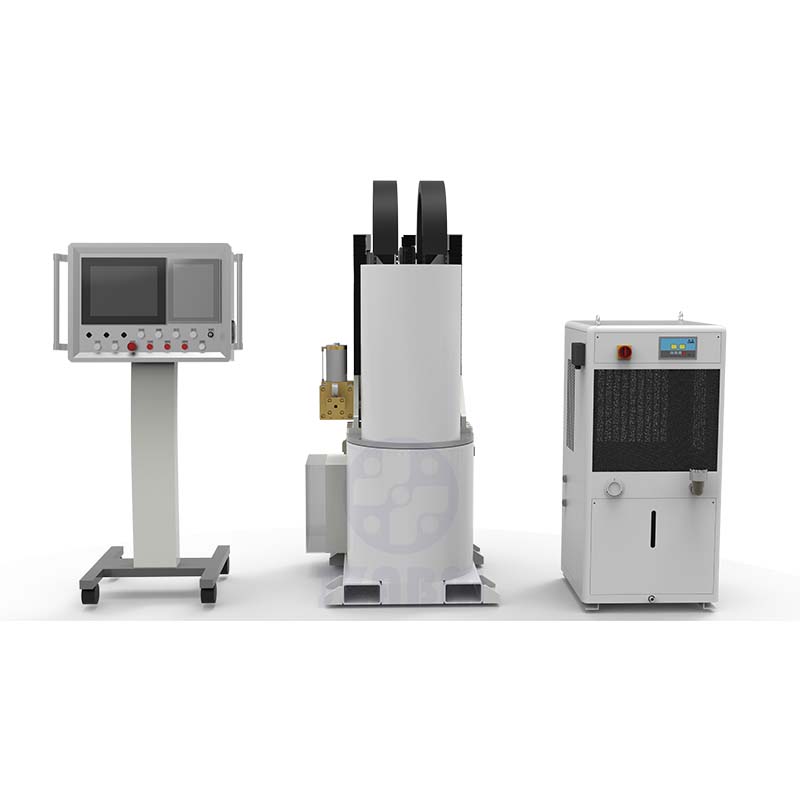

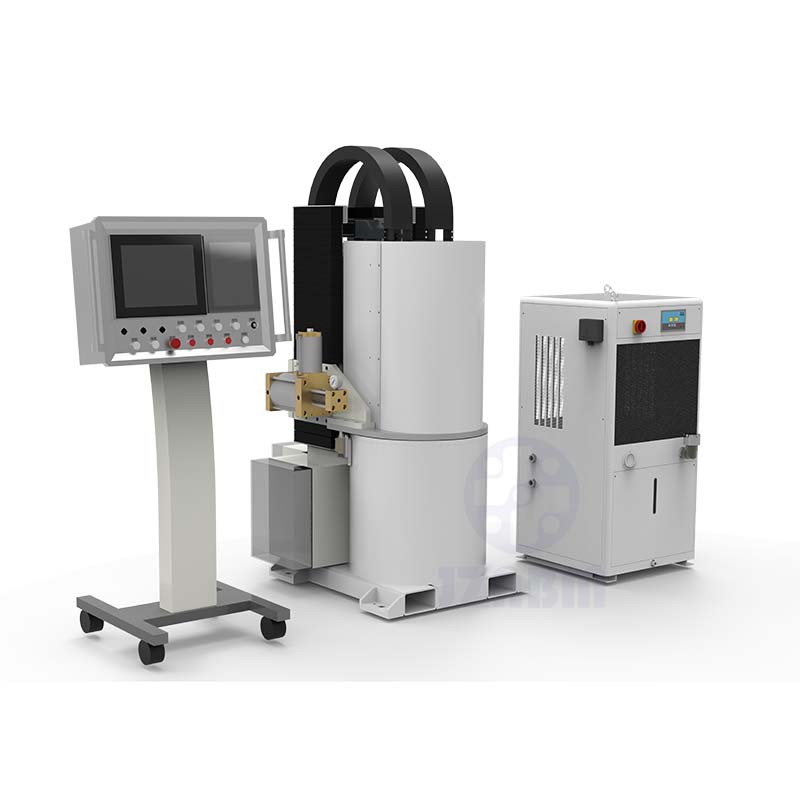

新能源主驅動電機高速塑形機是用于新能源主驅動電機的機電一體化設備，具備高效率、高精度和高可靠性，集精密機械及現代電氣技術為一體，具有自主知識產權，是目前新能源電機行業研發和生產過程中必不可少的設備。

售價價格面議
品牌集智股份
產地浙江杭州
定制支持各種高難度定制化

在線提交咨詢

產品詳情

產品參數

產品視頻

為了提高新能源汽車上的高速電機品質穩定性，在生產過程中，需要在高速電機轉子動平衡前進行一次高速跑合，對轉子材料進行塑形強化。為此，集智股份自主開發了新能源主驅動電機高速塑形機。
1、最高轉速24000rpm，高速測量系統，能夠在轉子整個升速區間進行持續測量，輸出奈氏圖與波特圖；
2、有關設定參數、轉子種類等可一次性設定輸入完成，以后任意調用即可;

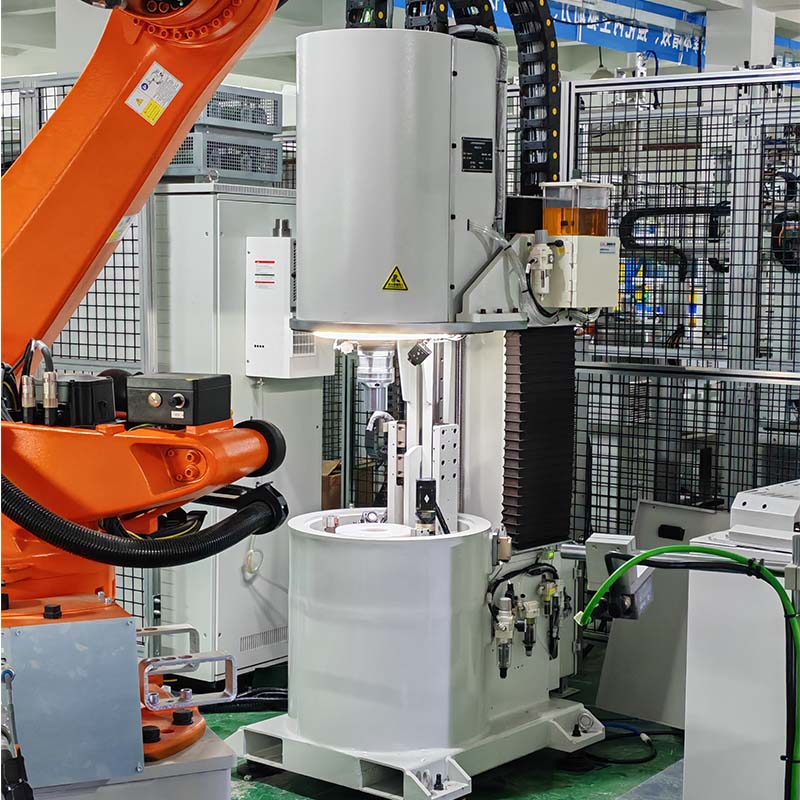

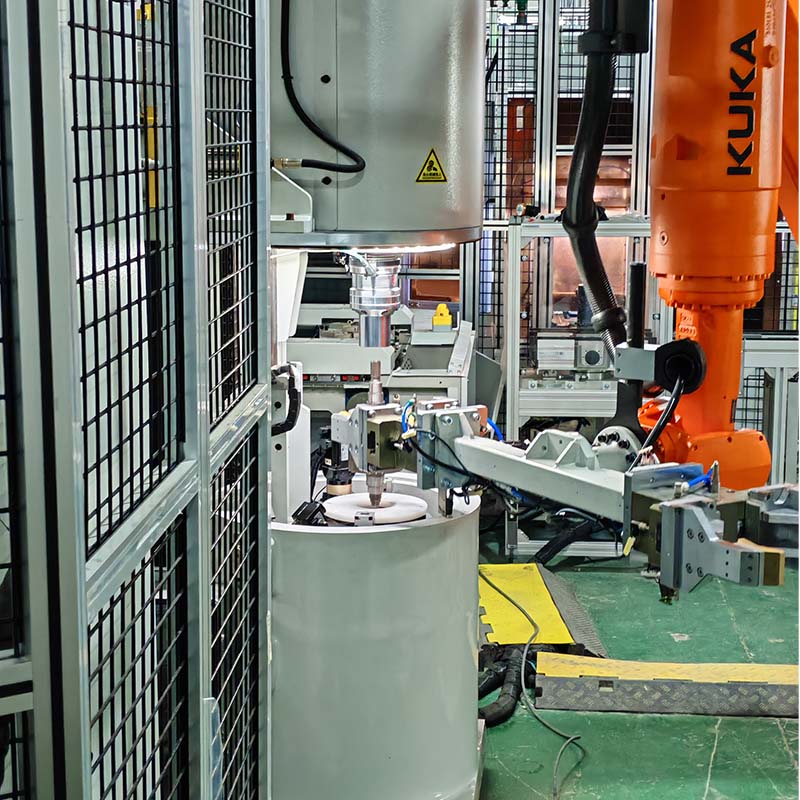

3、實現了電機轉子抓取和固定的自動夾具，可以與機器人進行動作配合實現生產過程的全自動化;
4、多通道振動檢測，多方位檢測工頻振動幅值、相位曲線標準HSK接口設計，支持夾具快換；

設備機械參數
轉子重量范圍	MAX 25kg
轉子直徑范圍	MAX Φ200mm
轉子疊厚范圍	MAX 200mm
轉子軸徑范圍	MAX Φ50mm
支撐距離范圍	MAX 300mm
轉子軸長范圍	MAX 400mm
塑形轉速范圍	MAX 20000rpm
塑形穩速范圍	可設定
設備通用參數
設備本體尺寸(不包含觸摸屏)	2000(寬)X2000(高)X1500(深)
工作電源	AC 380V+10%，50Hz,三相五線制,容量 5KVA
氣源規格	0.5MPa
工作溫度	0-40℃
工作濕度	≤85%
設備噪音	≤60dB(距離設備1米遠測量)
設備顏色	集智標準配色 RAL9003/RAL7043
節拍時間	約為 120s(其中升速時間和降速時間取決于主軸功率及轉子重量，和實際工況可能略有不同)
